Maanshan Fangyuan Precision Machinery Co., Ltd. – это крупное профессиональное предприятие, расположенное в городе Мааньшань, провинция Аньхой, Китай, которое занимается интеграцией научно-исследовательских и опытно-конструкторских работ, проектирования, производства и тестирования опорно-поворотных устройств (ОПУ). Компания является одним из первых производителей ОПУ в Новом Китае и имеет более чем 30-летний опыт производства, начиная с успешной разработки первого однорядного шарикового опорно-поворотного подшипника под брендом "Fangyuan" в 1984 году. Компания обладает значительными активами, крупной производственной базой площадью 300 000 квадратных метров, в том числе 130 000 квадратных метров зданий, и штатом сотрудников более 500 человек.
Предприятие является обладателем центра технологий на уровне провинции и Центра исследований инженерных технологий поворотных подшипников провинции Аньхой, а также использует потенциал национальной исследовательской рабочей станции для постдокторантов. Испытательный и тестовый центр компании успешно прошел аккредитацию CNAS в феврале 2015 года, что подтверждает его квалификацию как стороннего испытательного учреждения. Благодаря высокому качеству продукции, компания "Fangyuan" на протяжении многих лет входит в число лидеров в отрасли производства ОПУ в Китае, поставляя продукцию известным отечественным предприятиям, а также экспортируя ее в США, Канаду, Японию, Италию, Россию и другие страны, завоевывая отличную репутацию на рынке. Ассортимент продукции насчитывает более 3000 спецификаций в восьми категориях, включая новейшие разработки, такие как ОПУ с барабанными зубьями, отличающиеся высокой несущей способностью и долгим сроком службы.
Продукция Maanshan Fangyuan Precision Machinery

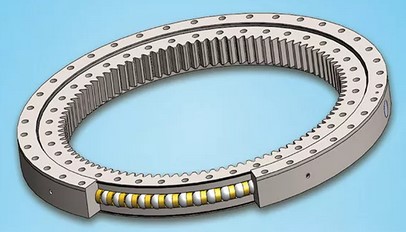

Однорядное шариковое опорно-поворотное устройство (Single-Row Ball Slewing Ring)
Описание: Этот тип ОПУ является наиболее распространенным и универсальным. В его конструкции используются шарики в качестве тел качения, контактирующие с четырьмя точками на дуговых дорожках, что позволяет подшипнику одновременно воспринимать осевую, радиальную нагрузки и опрокидывающий момент. Компактность и относительно небольшой вес делают его идеальным для широкого спектра применений. Они легко монтируются и могут поставляться как с внешним, так и с внутренним зубчатым венцом, или без него (беззубые).
Сферы применения:
- Строительная техника: Небольшие и средние экскаваторы, мини-краны, бетоносмесители, подъемники, землеройная техника.
- Промышленное оборудование: Поворотные столы сварочных позиционеров, оборудование для автоматизации и робототехника (легкие и средние манипуляторы).
- Специальная техника: Медицинские КТ-сканеры (компьютерные томографы), радиолокационные установки, платформы для работы на высоте, небольшие подъемные краны, используемые в легкой промышленности.

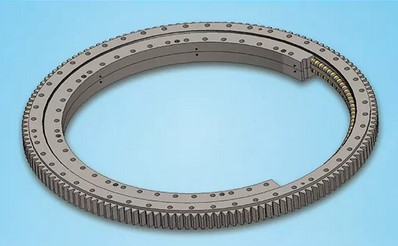

Двухрядное шариковое редуцирующее опорно-поворотное устройство (Double-Row Reducing Ball Slewing Ring)
Описание: Отличительной особенностью этого ОПУ является наличие двух рядов шариков, расположенных в разных дорожках качения. Такое конструктивное решение значительно увеличивает эффективное плечо для восприятия опрокидывающего момента и повышает общую грузоподъемность по сравнению с однорядным шариковым аналогом. Он обеспечивает высокую жесткость и стабильность при работе в условиях более серьезных статических и динамических нагрузок. Термин "редуцирующее" может указывать на оптимизацию размеров или на использование в механизмах, требующих передачи большого крутящего момента с уменьшенной скоростью.
Сферы применения:
- Тяжелая строительная техника: Среднетоннажные и тяжелые автокраны, буровые установки, экскаваторы среднего класса.
- Портовое и судовое оборудование: Небольшие корабельные краны, палубное оборудование, легкие портовые краны для контейнерных терминалов.
- Энергетика: Системы поворота башен ветрогенераторов малой и средней мощности, а также различные типы подъемных платформ с повышенными требованиями к устойчивости.

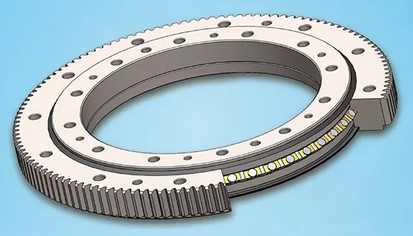

Однорядное роликовое опорно-поворотное устройство с перекрестными роликами (Single-Row Cross Roller Slewing Ring)
Описание: Это высокоточное ОПУ, где цилиндрические ролики расположены крест-накрест под углом 90 градусов друг к другу, чередуясь в одном ряду. Благодаря линейному контакту роликов с дорожками качения, оно обладает исключительной жесткостью, высокой несущей способностью и точностью вращения, особенно при восприятии опрокидывающего момента. Этот тип подшипника может заменять двухрядные шариковые конструкции при меньшем размере и весе, что делает его предпочтительным выбором для приложений, где требуется высокая компактность и точность.
Сферы применения:
- Высокоточные машины: Поворотные столы высокоточных станков с ЧПУ, промышленные роботы (особенно в узлах, требующих высокой жесткости и минимального люфта), сварочные аппараты.
- Военная техника: Радиолокационные системы, турели боевых машин и артиллерийских установок.
- Аэрокосмическая отрасль: Оборудование для спутниковой связи, наземные антенные комплексы.

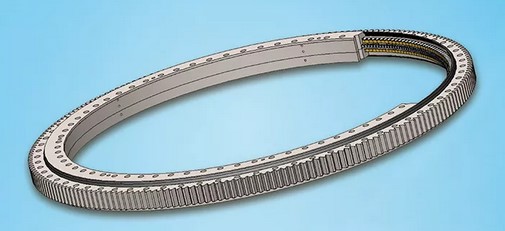

Трехрядное роликовое опорно-поворотное устройство (Three-Row Roller Slewing Ring)
Описание: Конструктивно это самое мощное ОПУ, предназначенное для экстремально высоких нагрузок. Оно имеет три независимых ряда роликов: два ряда горизонтально расположенных роликов для восприятия осевых нагрузок и опрокидывающих моментов, и один ряд вертикально расположенных роликов для восприятия радиальных нагрузок. Благодаря такой конструкции, каждый ряд тел качения работает на свой тип нагрузки, что обеспечивает максимальную несущую способность и жесткость при больших диаметрах. Это устройство характеризуется высокой надежностью и долгим сроком службы в самых тяжелых условиях эксплуатации.
Сферы применения:
- Крупногабаритное тяжелое оборудование: Портальные и судовые краны большой грузоподъемности (более 100 тонн), ковшовые роторные экскаваторы, крупные металлургические установки, литейное оборудование.
- Энергетика: Основные подшипники башен ветряных электростанций большой мощности.
- Горнодобывающая промышленность: Установки для вскрышных работ, крупное карьерное оборудование.

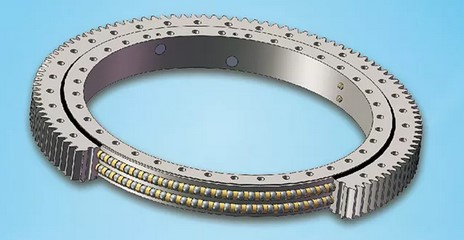

Двухрядное шариковое опорно-поворотное устройство (Double-Row Ball Slewing Ring)
Описание: Имеет два ряда шариков. В отличие от однорядного типа, наличие второго ряда значительно повышает способность подшипника выдерживать большие опрокидывающие моменты и осевые нагрузки. Два ряда шариков, часто расположенные в осевом направлении, обеспечивают более равномерное распределение нагрузки и повышают общую долговечность и надежность системы. Это решение является сбалансированным между компактностью однорядного подшипника и высокой грузоподъемностью роликовых конструкций.
Сферы применения:
- Строительство: Мостовые и башенные краны средней грузоподъемности, средние гидравлические экскаваторы, роторные экскаваторы.
- Индустриальное применение: Загрузочно-разгрузочное оборудование, промышленные роботы средней мощности, подъемные платформы и лифты.
- Специальная техника: Подшипники поворота для некоторых типов железнодорожной техники, а также для поворотных механизмов в водоочистном оборудовании.

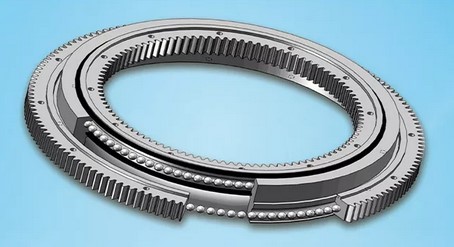

Двойное поворотное опорно-поворотное устройство (Double Rotary Slewing Ring)
Описание: Это обозначение может относиться к подшипникам, которые специально разработаны для обеспечения двойной оси вращения или двойного привода в поворотном механизме. В контексте ОПУ, это, скорее всего, относится к конструкции с двумя рядами элементов качения (шариков или роликов), которая обеспечивает максимальную устойчивость и несущую способность, аналогично двухрядному шариковому или роликовому подшипнику. Это может быть специализированный вариант для работы с двумя независимыми приводами вращения или для систем, требующих резервирования и высокой надежности в критических узлах. Характеризуется исключительной жесткостью и долговечностью.
Сферы применения:
- Крупные краны: Узлы, где критически важна жесткость и устойчивость при максимальных вылетах и нагрузках.
- Морское оборудование: Швартовные системы, поворотные механизмы морских платформ и оффшорные краны.
- Военно-промышленный комплекс: Тяжелая военная техника, системы позиционирования с высокими требованиями к устойчивости.
Преимущества использования продукции Maanshan Fangyuan Precision Machinery Co., Ltd.
Продукция Maanshan Fangyuan, в частности ее опорно-поворотные устройства, предлагает пользователям целый ряд значительных преимуществ, которые обеспечиваются многолетним опытом, технологическими инновациями и строгим контролем качества.
1. Исключительная Надежность и Долговечность (Превосходное Качество)
- Высокая точность изготовления: Наличие собственного аккредитованного CNAS Центра тестирования и контроля, а также использование более 700 единиц производственного и испытательного оборудования, гарантирует строжайший контроль качества и высокую точность обработки. Это обеспечивает минимальные зазоры, плавность хода и длительный срок службы подшипников.
- Инновационные решения: Компания постоянно разрабатывает новые продукты, такие как ОПУ с барабанными зубьями, которые характеризуются повышенной несущей способностью и увеличенным сроком службы. Это позволяет заказчикам использовать оборудование дольше и снижать эксплуатационные расходы.
- Проверенные материалы: Благодаря многолетнему опыту и работе с тяжелыми нагрузками, Fangyuan использует материалы, оптимизированные для максимальной износостойкости, что делает их ОПУ устойчивыми к высоким нагрузкам, ударам и агрессивным средам.
2. Универсальная Применимость и Широкий Ассортимент
- Комплексное восприятие нагрузок: Опорно-поворотные устройства Fangyuan (особенно однорядные шариковые с четырехточечным контактом, перекрестно-роликовые и трехрядные роликовые) спроектированы для одновременного восприятия осевых, радиальных нагрузок и опрокидывающего момента (360-градусная поддержка), что упрощает проектирование конечного оборудования.
- Широкий диапазон размеров и типов: Компания предлагает более 3000 спецификаций в восьми категориях, с диаметрами от ø100 мм до внушительных ø5000 мм. Такой ассортимент позволяет подобрать оптимальное ОПУ практически для любого промышленного или инженерного применения, от медицинских КТ-сканеров до гигантских портовых кранов.
- Совместимость с импортной техникой: Fangyuan способна производить ОПУ, соответствующие подшипникам для экскаваторов и другой импортной техники (например, Doosan, Kobelco, Hyundai), что делает их продукцию выгодной и надежной альтернативой для ремонта и обслуживания.
3. Технологическое Лидерство и Инженерная Поддержка
- Сильная научно-исследовательская база: Статус провинциального технологического центра и Центра исследований инженерных технологий, а также наличие национальной постдокторантской рабочей станции, подчеркивает приверженность компании к инновациям и разработке передовых решений. Это гарантирует, что клиенты получают продукцию, соответствующую последним инженерным стандартам.
- Конструктивная гибкость: ОПУ по своей сути являются безвальными подшипниками, что позволяет конструкторам экономить пространство в осевом направлении и значительно уменьшать вес узла. Это критически важно в робототехнике, аэрокосмической отрасли и высотной технике, где важен каждый килограмм.
- Высокая жесткость: Особенностью высокоточных ОПУ (например, с перекрестными роликами) является исключительная жесткость. Это обеспечивает минимальные угловые деформации под нагрузкой, что необходимо для высокоточного позиционирования в радарах, прецизионных станках и военной технике.
4. Экономическая Эффективность и Глобальный Опыт
- Оптимизация конструкции: Использование одного ОПУ вместо пары традиционных подшипников упрощает конструкцию, снижает количество необходимых компонентов, что в свою очередь сокращает общие производственные затраты и сложность сборки конечного изделия.
- Глобальное признание: Многолетний опыт экспорта в высокотребовательные страны, такие как США, Канада, Япония и Италия, свидетельствует о международном признании качества и конкурентоспособности продукции Fangyuan на мировом рынке.
- Минимальное обслуживание: Благодаря прочной конструкции и высококачественным уплотнениям, ОПУ Fangyuan требуют меньшего обслуживания и более устойчивы к загрязнениям, что снижает общие эксплуатационные расходы в течение жизненного цикла оборудования.
