Qualwave Inc.

Сертификат дилерства Qualwave Inc.

•
•
•
•
•
•
•
•
•
•
•
•
•

Компания Qualwave Inc. является ведущим мировым разработчиком и производителем высокотехнологичного оборудования, специализирующимся на компонентах микроволнового и миллиметрового диапазонов частот. Основанная в Чэнду, Китай, компания прочно зарекомендовала себя на рынке благодаря широкому ассортименту активных и пассивных радиочастотных компонентов, которые охватывают впечатляющий частотный спектр – от постоянного тока (DC) до 110 ГГц и, для некоторых специализированных продуктов, до 260 ГГц. Qualwave Inc. ставит качество во главу угла, что подтверждается наличием сертификата ISO 9001:2015, и активно использует собственное высокоточное измерительное и производственное оборудование, включая векторные анализаторы цепей до 67 ГГц, для обеспечения безупречных эксплуатационных характеристик своей продукции.

Основная миссия компании заключается в предоставлении как обширной линейки стандартизированных изделий, так и в оказании бесплатных услуг по разработке и кастомизации компонентов для удовлетворения уникальных потребностей клиентов. Ориентация на заказчика проявляется в сокращенных сроках поставки и постоянной технической поддержке. Продукция Qualwave находит критическое применение в таких сферах, как оборонная промышленность (радарные системы и РЭБ), авиация и космос (навигационные и спутниковые системы), телекоммуникации (базовые станции, связь) и, особенно, в контрольно-измерительном оборудовании для исследовательских лабораторий и производственного контроля.

Список продукции Qualwave Inc.

Amplifiers (Усилители)

Типы продукции:

• Малошумящие усилители (LNA): используются для усиления слабых сигналов на входе приемников.
• Усилители мощности (PA): предназначены для повышения выходной мощности перед передачей.
• Криогенные LNA: для систем, работающих при сверхнизких температурах (например, в радиоастрономии).
• Специализированные: Satcom LNAs, LNBs (малошумящие блоки для спутникового приема), BUCs (блоки повышающего преобразования), DLVAs (детекторно-логарифмические видеоусилители).

Описание и характеристики:

• Работают в диапазоне частот от нескольких килогерц до 260 ГГц.
• LNA отличаются низким коэффициентом шума (до 0,7 дБ), обеспечивая высокую чувствительность системы.
• Усилители мощности способны выдавать до 2 кВт.

Сферы применения:

• Связь: входные и выходные каскады базовых станций, наземные станции спутниковой связи.
• Оборона/Радар: увеличение дальности обнаружения, усиление сигнала в трактах приемников и передатчиков.
• Испытания и измерения: лабораторные системы для компенсации потерь и повышения уровня тестируемого сигнала.

Antennas (Антенны)

Типы продукции:

• Рупорные антенны (Horn Antennas): стандартного усиления (для калибровки) и широкополосные.
• Специальные: двухполяризационные, конические, плоские спиральные, антенны Яги, открытые волноводные зонды.

Описание и характеристики:

• Рабочий диапазон частот до 116 ГГц.
• Различные коэффициенты усиления (10, 15, 20, 25 дБ и более).
• Применяются как для излучения, так и для приема электромагнитных волн с заданной диаграммой направленности.

Сферы применения:

• Измерительные полигоны: тестирование и калибровка других антенн и радиосистем.
• Радиолокация: обнаружение и отслеживание объектов.
• Спутниковая и наземная связь: системы дальнего действия, системы радиоэлектронной борьбы (РЭБ) и мониторинга спектра.

Attenuators (Аттенюаторы)

Типы продукции:

• Фиксированные: для постоянного ослабления сигнала.
• Переменные: ручные, управляемые напряжением (VCA), цифровые (программируемые).
• Специализированные: высокомощные (до 5 кВт), криогенные, низкоинтермодуляционные (Low PIM), волноводные, 75 Ом.

Описание и характеристики:

• Обеспечивают контролируемое ослабление сигнала в диапазоне DC до 110 ГГц.
• Диапазон ослабления: от 0 до 110 дБ.
• Высокомощные модели используются для защиты чувствительной электроники.

Сферы применения:

• Лабораторные испытания: точная установка уровня мощности на входе измерительных приборов.
• Связь: управление динамическим диапазоном приемника, балансировка мощности в многоканальных системах.
• Защита компонентов: предотвращение повреждения усилителей и приемников от избыточной мощности.

Baluns (Балуны)

Типы продукции:

• Коаксиальные балуны: для преобразования симметричных сигналов.
• Широкополосные: охватывающие частоты до 110 ГГц.

Описание и характеристики:

• Осуществляют преобразование из балансной (симметричной) линии в унбалансную (несимметричную) линию (и наоборот).
• Отличаются высоким подавлением синфазной помехи (High Rejection) и низким дисбалансом фаз и амплитуд.

Сферы применения:

• Высокоскоростная электроника: преобразование для АЦП/ЦАП.
• Приемники: подключение балансных детекторов и смесителей.
• Анализ целостности сигнала: в схемах с дифференциальной передачей данных.

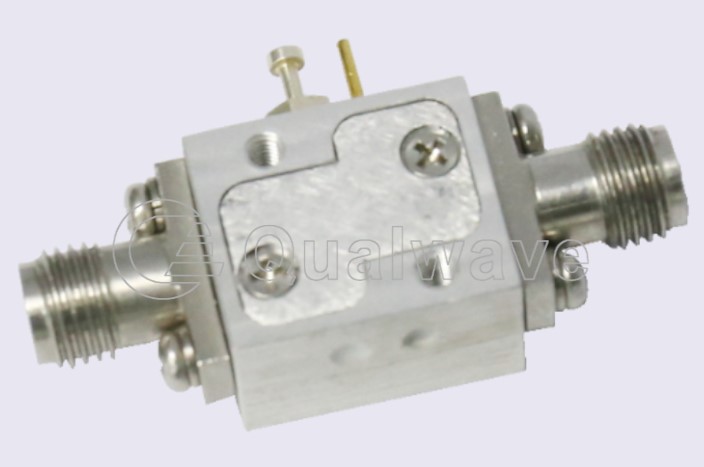

Bias Tees (Инжекторы смещения)

Типы продукции:

• Широкополосные инжекторы смещения.
• Малогабаритные модели.

Описание и характеристики:

• Трехпортовый пассивный компонент, позволяющий совмещать высокочастотный (RF/MW) сигнал с постоянным напряжением (DC) или током смещения.
• Работают в диапазоне до 40 ГГц.
• Порты: RF+DC, RF (изолирован от DC), DC (изолирован от RF).

Сферы применения:

• Питание активных компонентов: подача напряжения смещения на усилители (LNA), диоды и лазеры через сигнальный кабель.
• Измерения: инжекция сигнала для тестирования активных схем.
• Системы связи: дистанционное питание усилителей в антенных модулях.

Cables (Кабели и кабельные сборки)

Типы продукции:

• Высокочастотные коаксиальные кабельные сборки.
• Высокостабильные: с низкими потерями, стабильные по фазе и амплитуде.
• Долговечные: с длительным сроком службы при многократных изгибах (Long Flex Life).

Описание и характеристики:

• Обеспечивают передачу сигнала до 110 ГГц.
• Сборки поставляются с прецизионными разъемами, обеспечивающими минимальные потери и отражения.
• Используются материалы, гарантирующие стабильность электрических характеристик даже при изменении температуры и механических нагрузках.

Сферы применения:

• Лаборатории: соединение векторных анализаторов цепей (VNA) и измерительных головок.
• Аэрокосмическая отрасль: бортовые системы, где важна фазовая стабильность.
• Автоматизированное тестирование (ATE): высоконадежные соединения для автоматических стендов.

Calibration Kits (Калибровочные комплекты)

Типы продукции:

• Коаксиальные комплекты: для разъемов 1.0mm, 1.85mm, 2.4mm, 2.92mm, SMA, N и др.
• Волноводные комплекты.

Описание и характеристики:

• Наборы прецизионных стандартов (Open, Short, Load, Thru – OSLT) для компенсации ошибок измерительного тракта.
• Необходимы для точной калибровки векторных анализаторов цепей (VNA).
• Обеспечивают высокую точность измерений коэффициента стоячей волны (VSWR) и вносимых потерь до 67 ГГц.

Сферы применения:

• Научно-исследовательские работы (R&D): получение максимально точных характеристик прототипов.
• Метрология: стандартизация измерений в лабораториях.
• Контроль качества: проверка параметров производимых компонентов.

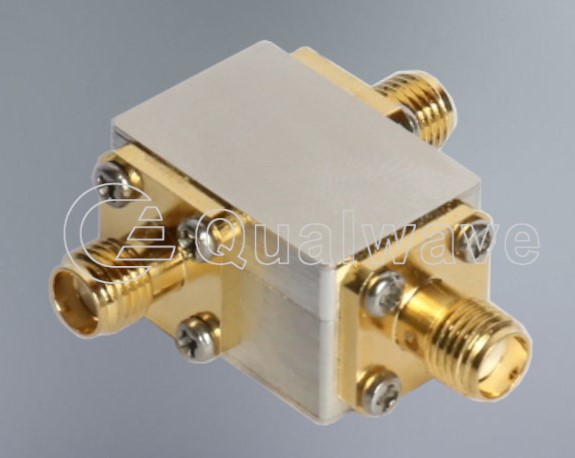

Circulators (Циркуляторы)

Типы продукции:

• Коаксиальные циркуляторы, Drop-In (для монтажа на плату), Волноводные.
• Изоляторы (двухпортовые циркуляторы с внутренней нагрузкой).

Описание и характеристики:

• Необратимые ферритовые устройства, которые направляют сигнал в одном направлении между тремя портами (1 к 2, 2 к 3, 3 к 1).
• Обеспечивают высокую изоляцию (до 50 дБ) между несмежными портами.
• Широкий диапазон частот от 10 МГц до 110 ГГц, высокая мощность (до 1.5 кВт CW).

Сферы применения:

• Дуплексеры: использование в радарных и коммуникационных системах для разделения трактов передачи и приема.
• Защита LNA: предотвращение попадания мощного отраженного сигнала на чувствительный приемник.
• Измерение отражений: использование для выделения отраженного сигнала из линии.

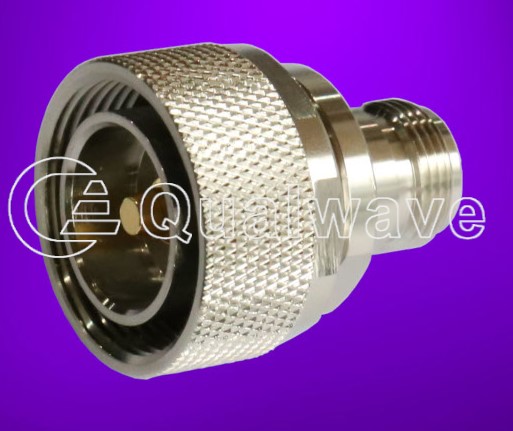

Coaxial Adapters (Коаксиальные адаптеры)

Типы продукции:

• Прямые адаптеры (для соединения однотипных или разнотипных разъемов).
• Угловые (Right Angle), Т-образные (Tee).
• Переборочные (Bulkhead) и фланцевые (Flange Mount) для установки на корпус.

Описание и характеристики:

• Позволяют соединять компоненты с различными типами разъемов (например, SMA, 2.92mm, 1.85mm, 1.0mm).
• Отличаются низким VSWR (коэффициентом стоячей волны) и высокой механической надежностью, минимизируя потери и отражения до 145 ГГц.

Сферы применения:

• Лаборатории: универсальное соединение компонентов и тестового оборудования.
• Системная интеграция: надежное и компактное сопряжение различных модулей в конечном изделии.
• Ввод/вывод сигнала: герметичный ввод сигнала через корпус прибора.

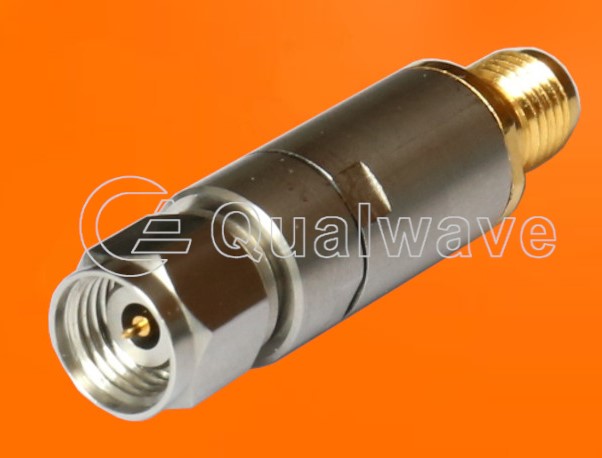

Detectors (Детекторы)

Типы продукции:

• Широкополосные детекторы: на основе диодов Шоттки.
• Высокочувствительные детекторы.
• Модели с положительной и отрицательной полярностью выхода.

Описание и характеристики:

• Преобразуют мощность радиочастотного/микроволнового сигнала в пропорциональное постоянное напряжение (видеосигнал).
• Рабочий диапазон частот от 10 МГц до 325 ГГц.
• Характеризуются высокой чувствительностью (до 300 мВ/мВт) и малым временем отклика.

Сферы применения:

• Измерение мощности: мониторинг уровней сигнала в РЧ-трактах.
• Цепи управления: системы автоматического регулирования мощности (АРУ) и выравнивания.
• Радиомониторинг: в простых широкополосных приемных устройствах.

Equalizers (Эквалайзеры)

Типы продукции:

• Наклонные (Slope) эквалайзеры.
• Широкополосные модели.

Описание и характеристики:

• Пассивные компоненты, предназначенные для компенсации частотно-зависимых потерь в длинных кабелях или других трактах.
• Специально разработаны для выравнивания амплитудно-частотной характеристики (АЧХ) системы, обеспечивая ее плоскостность.
• Отличаются низким VSWR и компактными размерами, работают до 40 ГГц.

Сферы применения:

• Волоконно-оптические линии связи: компенсация дисперсии и потерь.
• Широкополосные усилители: коррекция усиления для обеспечения равномерности по частоте.
• Высокоскоростные цифровые линии: улучшение целостности сигнала за счет выравнивания частотной характеристики.

Filters (Фильтры)

Типы продукции:

• Фильтры нижних частот (LPF), Фильтры верхних частот (HPF).
• Полосовые фильтры (BPF), Режекторные (Band Reject/Notch).
• Волноводные, Криогенные, Мультиплексеры.

Описание и характеристики:

• Обеспечивают избирательное прохождение сигналов, подавляя нежелательные частоты.
• Частотный диапазон до 110 ГГц, с высоким затуханием в полосе заграждения (до 90 дБ).
• Мультиплексеры служат для объединения или разделения нескольких частотных каналов.

Сферы применения:

• Передатчики: удаление гармоник и паразитных излучений (LPF).
• Приемники: выделение полезного сигнала и подавление помех (BPF/Notch).
• Спутниковая связь и РЭБ: высокоселективная фильтрация.

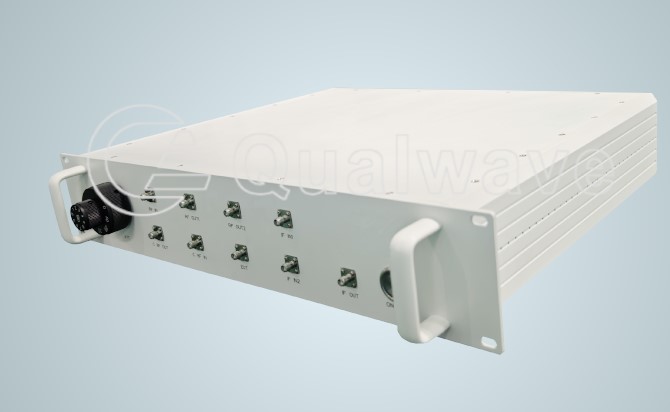

Systems (Системы)

Типы продукции:

• Высокодинамичные измерительные системы (High Dynamic Range Systems).
• Интегрированные микроволновые сборки (IMA).
• Комплексы для испытаний (например, высоко- и низкотемпературные).

Описание и характеристики:

• Представляют собой сложные, интегрированные решения, основанные на комбинации ключевых компонентов Qualwave.
• Включают приборы для анализа спектра, источники сигналов, измерители мощности и т. д.
• Обеспечивают высокую точность, широкий частотный охват и надежность для комплексного тестирования и обработки сигналов.

Сферы применения:

• Автоматизированные тестовые системы (АТС) на производстве.
• Специализированные комплексы для радиомониторинга и радиоэлектронной разведки.
• Исследовательские лаборатории: высокопроизводительные приемно-передающие модули и тестовые стенды.

Преимущества использования продукции Qualwave Inc.

Использование компонентов Qualwave Inc. дает клиентам ряд ключевых преимуществ, напрямую влияющих на эффективность, надежность и стоимость их систем:

1. Широчайший частотный диапазон и унификация:

• Продукция охватывает диапазон от постоянного тока до 110 ГГц (и до 260 ГГц для некоторых изделий), позволяя клиентам комплектовать практически любой СВЧ-тракт от одного поставщика.
• Широкий спектр стандартных продуктов, таких как аттенюаторы, адаптеры и фильтры, упрощает проектирование и обеспечивает совместимость компонентов.

2. Высокое качество и надежность::

• Подтвержденное соответствие стандарту GB/T 19001-2016/ISO 9001:2015 гарантирует стабильность производственных процессов и высокий уровень контроля качества.
• Использование передовых инструментов проектирования и лучших материалов.
• Наличие собственного парка высокоточного измерительного оборудования (например, векторные анализаторы цепей до 67 ГГц) обеспечивает строгий контроль над заявленными характеристиками.

3. Гибкость и кастомизация без дополнительных затрат:

• Компания предоставляет бесплатные услуги по модификации и разработке продуктов в соответствии с особыми требованиями заказчика.
• Отсутствие требований к минимальному объему заказа (NO MOQ requirement) для индивидуальных решений, что особенно выгодно для R&D проектов и мелкосерийного производства.

4. Конкурентоспособные цены и быстрые сроки поставки:

• Оптимизированные процессы проектирования и производства, а также эффективная логистика позволяют предлагать конкурентные цены.
• Благодаря гибкости производства и большим складским запасам сырья, компания обеспечивает сокращенные сроки изготовления (0–4 недели), а многие стандартные продукты доступны со склада.

5. Оперативная техническая поддержка:

• Команда профессиональных инженеров-разработчиков и специализированного технического персонала предоставляет быструю реакцию на запросы и всестороннюю поддержку на этапах проектирования, производства и тестирования.
